FC2000 氣體報警控制器
FC2000氣體報警控制器技術參數：
1.產品概述
FC2000可燃/有毒氣體報警控制器，是我公司開發的功能實用、操作方便的氣體報警控制器?？膳c我公司的可燃/有毒氣體探測器共同組成工業用氣體報警系統。控制器可通過雙絞線（485信號）上聯至監控中心計算機，并可通過本公司自主研發的監控軟件對現場的濃度進行異地的查詢（計算機需聯網），從而構成了遠程監控、本地監控、現場監控的多級監控網絡，大大提高了監控的及時性、準確性。
該產品采用壁掛式的安裝，可根據需要進行通道數2通道分線或4通道二總線（可選）的設定，每一通道對應一個探測器。通過與探測器的配合使用，控制器中心處理器對探測器上傳的數據進行的各種數據的處理，最終完成數據的顯示，輸出的控制以及數據的記錄等功能。
本產品的設計、制造及檢驗均遵循以下國家標準：
GB16808-2008《可燃氣體報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB15322.1-2003 《測量范圍為0～100％LEL的點型可燃氣體探測器》
2. 技術指標
安裝方式： 壁掛式安裝
工作電壓： 主電：220VAC,(50~60)Hz
備電：鋰電池組（可選）
最大工作電流：3A
工作溫度： 0℃~+40℃
工作濕度： (10~95)%RH
探測器輸入：4-20mA分線或者485總線（可選）
報警方式： 聲音報警：分故障報警，濃度報警兩種不同的聲音;
光報警：通過LED發光二極管顯示出電源故障、氣體濃度、探測器故障報警
輸出信號： 兩組繼電器輸出，其中一組為常開常閉，另一組脈沖常開常閉，每組容量：5A/220VAC
記錄功能： 可保存999條報警記錄，內容有路數、時間、高低報信息。
功 耗： 每通道≤5W
3.產品介紹

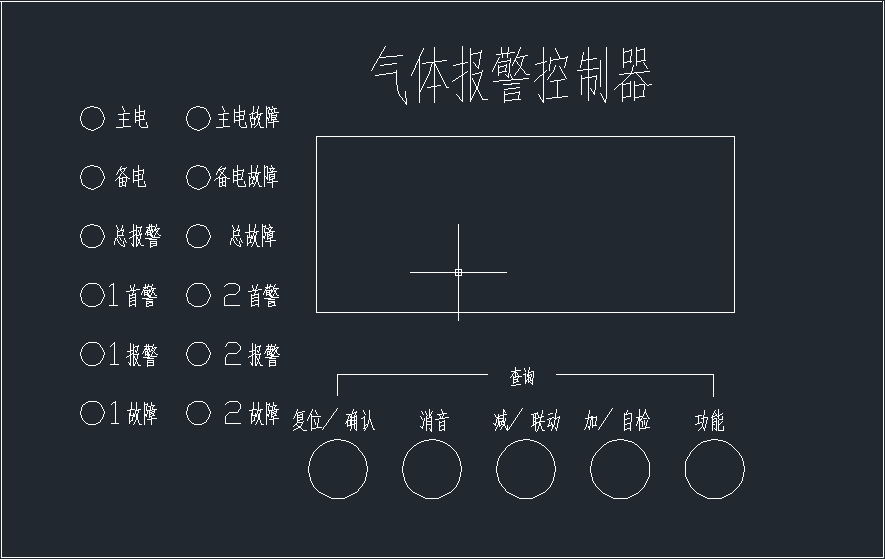

可燃/有毒氣體報警控制器面板如圖3-1所示：
圖3-1
液晶顯示內容介紹（圖3-2）：
圖3-2

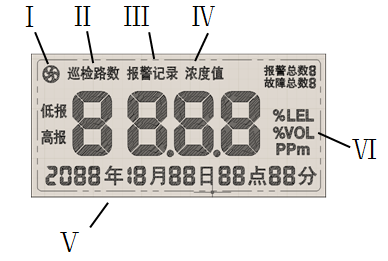

液晶顯示說明：Ⅰ、外接設備啟動指示 Ⅱ、巡檢路數指示 Ⅲ、報警記錄 Ⅳ、檢測濃度 Ⅴ、時間顯示區 Ⅵ、單位
3-1產品的使用
線纜、主電以及外接設備接好，確認無誤后接通電源，打開電源開關，顯示面板將顯示內容全顯之后，控制器進入90s的預熱。預熱狀態結束后，控制器便進入正常的監控狀態。
正常監控狀態下液晶屏通過巡檢方式顯示對應通道的檢測濃度。面板狀態指示燈中，主、備電指示燈亮，其余均不亮，則探測器之間通信正常。
產品標準配置不含備電，若客戶未選配備電，僅由主電供電時，控制器正常監控狀態下備電指示燈不亮。
任意一路濃度報警時，面板左側總報警指示燈（紅）亮，對應路數的報警指示燈（紅）、首警指示燈（紅）亮。同時，液晶顯示該路的氣體濃度值；喇叭發出報警聲，繼電器動作，此時按消音鍵可消除聲音，但控制器仍處于報警狀態,繼電器仍動作。
注：控制器首次上電后，控制器可能會發出報警，這是由于剛上電時，傳感器未完全預熱或外界干擾所致屬正常現象，此時僅需“復位”即可。（“復位”操作，見第6頁）
任意故障報警來臨時，面板左側總故障指示燈（黃）均會亮，并通過具體的故障指示燈顯示出故障的種類（電源或探測器的故障類型見14頁）。
注：其中當主、備電任意一個報故障時，充電故障指示燈均會亮起，喇叭發出故障報警聲。（按消音鍵解除即可）
3-2功能設置與操作級別
3-2-1一級操作
◆.報警聲的消除：當報警信號發生時，控制器會發出相應的聲光報警，此時按下“消音”鍵即可將報警聲音消除，但此時控制器仍處于報警狀態。
◆.報警記錄查詢：同時按下“確認”、“功能”鍵可查詢報警記錄，按“加”、“減”查看報警記錄時間與狀態，結果會在液晶下方顯示，巡檢路數代表報警路數，可按確認件退出當前查詢狀態。
3-2-2二級操作
同時按下“功能”和“加/自檢”鍵，“所有指示”燈亮起時說明已經進入二級操作狀態。
進入二級操作狀態后，執行完畢任意一項功能操作后，控制器均會退回正常監控狀態，“所有指示”燈熄滅，下次進行操作時需重新進入。
當進入二級操作狀態后，若對控制器無任何操作，控制器將在1秒后自動退回正常狀態。
◆.控制器的復位：在二級操作狀態下，按下“復位”鍵，控制器將復位回到起始狀態，即報警消除，聯動設備復位。
◆.控制器的自檢：自檢主要是對控制器本身顯示功能的測試。在二級操作狀態下，按下“自檢”鍵，顯示面板會將內容全部顯示出來，同時蜂鳴器發聲。
◆.繼電器功能測試:“聯動”按鍵主要是對繼電器的功能測試，也可作為手動控制外接設備的啟動、關閉鍵。在二級操作狀態下，按下“聯動”鍵，輸出繼電器動作。再次進入二級操作狀態，按下“聯動”鍵繼電器即會釋放。
3-2-3三級操作
此操作非廠家及設備維護人員禁止操作。
同時按下“消音”、“減、聯動”、“加/自檢”，當“所有指示”燈亮起時說明已經進入三級操作狀態。
進入三級狀態后，可對控制器的參數進行相應的設置，設定完畢按“確認”鍵退出，“所有指示”燈即熄滅。
進入三級級操作狀態后，若對控制器無任何操作，控制器將在10秒后自動退回正常狀態。
◆ .報警點的設定: 在三級操作狀態下，按下“功能”鍵，當巡檢路數顯示“1”，“低報”一項閃動時
調整“加”、“ 減”鍵對第一路的低報報警點進行設定，再次按“功能”鍵設定第一路的高報報警值。
2路報警點的設定與1路類似，再次按下“功能”鍵，“巡檢路數”顯示“2”后，其余操作與1路相同。
設定完畢后按下“確認”鍵，數據便保存并返回正常監控狀態。
◆ .時間的設定：在三級操作狀態下，依次按下“功能”鍵，當液晶下方時間區的“年”閃動時，通過調整“加”、“減”鍵來設定相應的時間參數，依次按下“功能”鍵設定“月”、“日”、“時”、“分”，方法同上。設定完畢后按下“確認”鍵，數據便保存并返回正常監控狀態。
4. 產品尺寸及安裝接線圖
控制器適用于室內安全區域的無爆炸性氣體的環境下的壁掛式安裝。
4-1控制器尺寸(如圖4-1、4-2)
◆.選擇合理的安裝高度，方便操作即可，不可太低，避免對人身的意外傷害，要求墻面要牢固、平整；
